東吳網架歡迎您的到訪安全問題永遠是每個工程公司管理層關心的頭等大事。網架工程中也不例外,下面介紹東吳網架最近遇到的一種常見的違規操作。

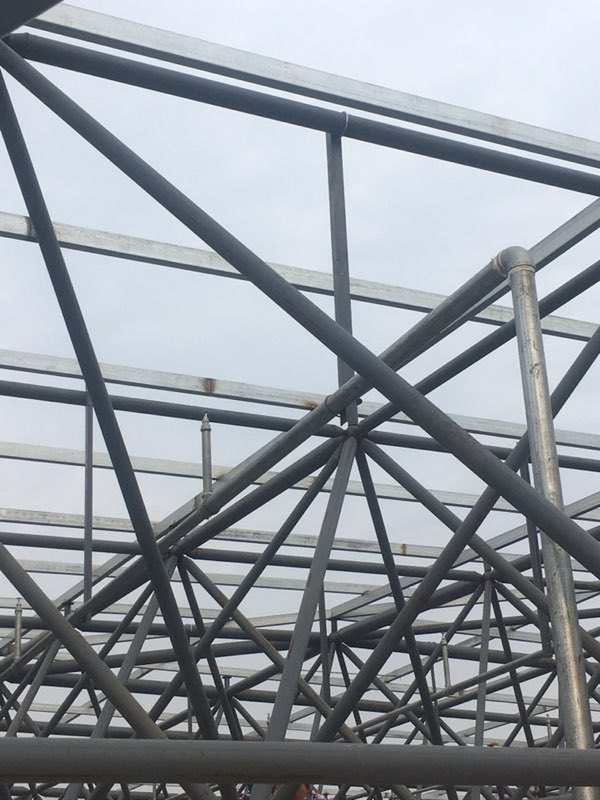

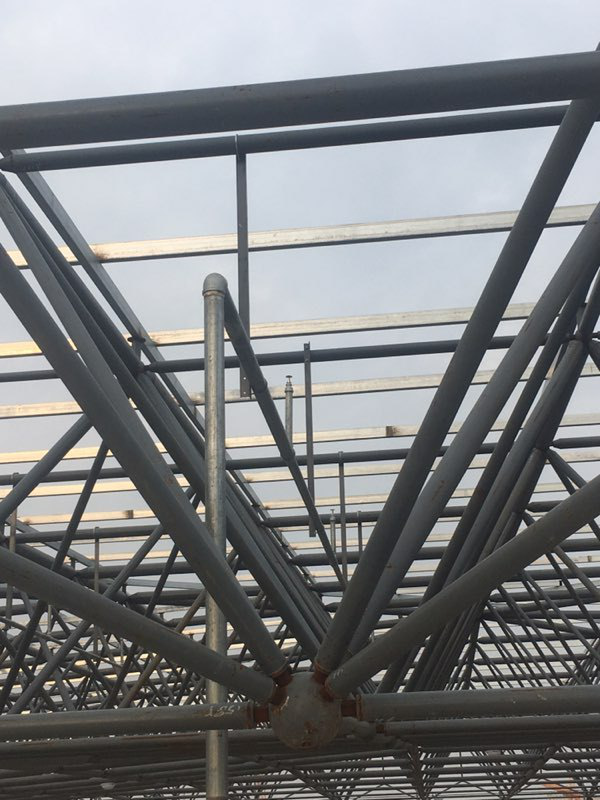

1、消防水管等管道掛在網架桿件上,如圖:
由于網架特有結構形式不允許網架桿件承受彎矩,本消防管道受力點在網架桿件中間,將給網架桿件增加額外彎矩,不符合網架結構受力特點,存在嚴重安全隱患,會引起不可預料的安全事故。
在空間網架結構技術規范JGJ7-2010中總則4.1.4中網架結構計算模型為空間鉸接桿系結構,不能承受剪力及彎矩。故不能在桿件中吊掛任何重物。
對于違規操作的應對辦法:
㈠、如果設計單位在網架設計時考慮了吊掛荷載,合理的做法應該是將吊掛部位布置在螺栓球節點處,并表示出相應的節點做法。
㈡、如果設計單位未考慮吊掛荷載,則禁止吊掛任何重物。
