網架結構建造在抗震地區必須滿足的構造要求

文章出處:michael-kingcaid.com責任編輯:東吳網架查看手機網址
掃一掃!網架結構建造在抗震地區必須滿足的構造要求掃一掃!
人氣:-發表時間:2019-06-18 16:02【

1、抗震設防烈為7度和7度以上時,網架在其支承平面周邊區段宜設置水平支撐。

理論計算表明,設置水平支撐可提高網架鋼結構水平抗震性能。對于周邊支承網架,支撐平面弦桿形式有三種:

請輸入圖片描述

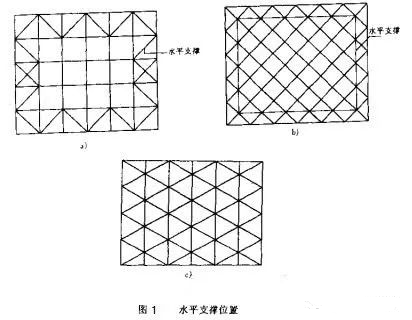

(1)正交正放類(見圖1a),在周邊網格內設置斜桿,以形成封閉體系。

(2)正交斜放類(見圖1b)布置沿邊界水平桿,以形成封閉體系。

(3)三向類(見圖1c)這種支承平面本身就由幾何不變?nèi)切谓M成丙此不必設置支撐。

2、沿周邊2~3網格區城內桿件的長細比不應大于180.這是因為網架周邊弦桿在靜力作用下桿什內力較小,在地震作用下,周邊桿件地震作用效應的動靜力比(即地震效應與靜力作用效應之比)都大于1,常常會發生桿件內力變號,故規定桿件不論是受壓還是平受拉,其容許長細比均按受壓考慮。

3、有檁條體系屋蓋的檁條必須與網架可掌連接,并應有足夠的支承長度,若釆用焊接時焊縫長度不應小于60mm;無檁條體系屋蓋的鋼筋混凝土屋面板必須保證與網架三點焊牢,屋面板擱置長度不應小于80mm。這是為了避免地震時發生屋面材料塌落傷人網架4、網架屋面排水坡度的形式宜采用變高度或整個網架起拱辦法。網架屋面排水坡度的形成方法很多,以前國內多采用在上弦節點上加小立柱形成排水坡,將使屋面質量集中在小立柱頂端,這對網架抗震不利。故規定宜采用網架變高度或整個網架起拱辦法使屋面質量接近上弦節點,對抗震有利。


此文關鍵字:網架鋼結構
