支座是網架設計重中之重

文章出處:michael-kingcaid.com責任編輯:東吳網架查看手機網址
掃一掃!支座是網架設計重中之重掃一掃!
人氣:-發表時間:2021-01-18 15:22【

網架結構作為一種高次超靜定空間桿系結構,由于其受力性能好(理論上桿件只受軸力作用)、剛度大、整體性及抗震性能好、承載力強、受支座不均勻沉降影響小、適應性強,而計算理論的日益完善以及計算機技術飛速發展,使得對任何極其復雜的三維結構的分析與設計成為可能,因此網架結構被廣泛應用于工業與民用建筑領域中。但網架結構如果其支承結構、支座型式及邊界條件設計不合理會對網架結構的安全性和經濟性造成重要影響。

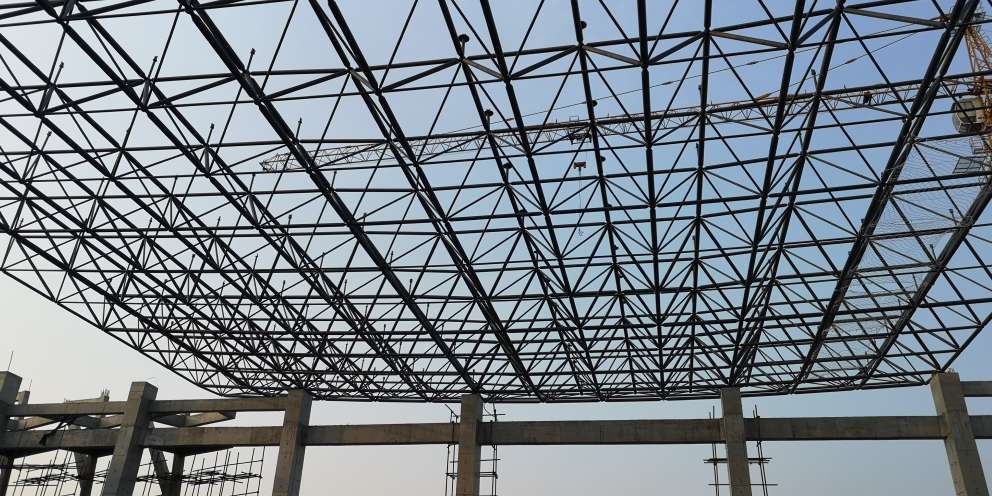

網架結構




網架結構的支座節點應能保證安全可靠地傳遞支承反力,因此必須具有足夠的強度和剛度。在豎向荷載作用下,支承節點一般均為受壓,但在一些斜放類的網架中,局部支座節點可能承受拉力作用,有時還可能要承受水平力的作用,設計時應使支座節點的構造適應它們的受力特點。同時支座節點的構造還應盡量符合計算假定,充分反映設計意圖。由于網架結構是高次超靜定的桿件體系,支座節點的約束條件對網架的節點位移和桿件內力影響較大;約束條件在構造和設計間的差異將直接導致桿件內力和支座反力的改變,有時還會造成桿件內力變號。因此對網架結構支座節點的設計應給予足夠的重視。



網架結構設計是否安全、經濟,最關鍵因素首先在于所選的支承結構、支座型式及邊界條件是否合理,為此在具體設計中我們盡可能避免將上部網架結構與下部支承系統單獨分析、設計,尤其當網架支座相對于下部結構的位移很難通過彈性約束方法模擬時,更應當將支承結構與上部網架一起進行整體建模、計算分析,以使所計算出來的結果更符合實際。




此文關鍵字:網架結構
