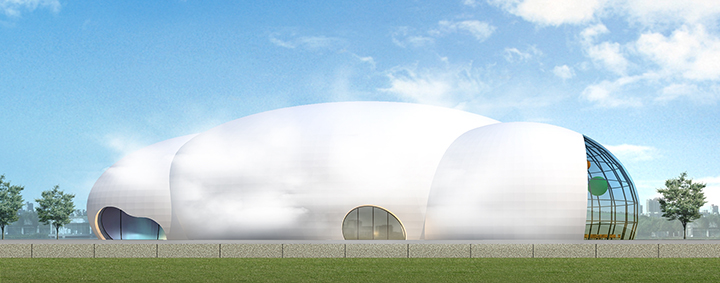

根據世界氣象組織、地球觀測組織、歐洲氣象衛星應用組織的設計要求，2010上海世界氣象組織館似“云中水滴”，由四個扁圓球體結合而成，形如云狀;外墻采用亮白色膜結構，膜布上噴霧點全部開啟時，整個建筑如一團云霧，陽光合適時展館周圍將出現彩虹。場地周邊為淺水池，建筑“漂浮”在水池中央。建筑設計充分融入了節能減排理念，采用的材料可全部回收再利用。外層膜結構和霧狀噴泉設計可以起到降溫、節能、環保的作用，堪稱“會呼吸的皮膚”，場館長50m，高12.8m。

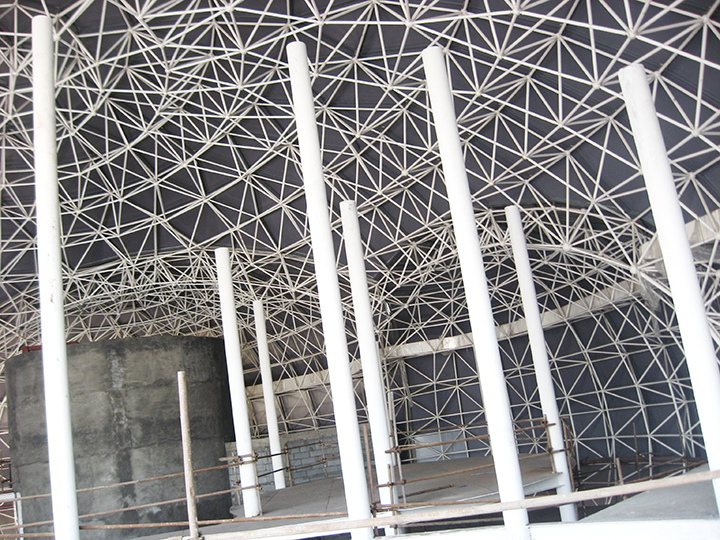

  本工程由四個不規則的扁橢圓球體相貫組成，結構形式為網架結構，網架設計中不能用簡單的數學方程式來表達造型，只能按照建筑要求逐點模擬造型。最終設計人員是利用桿件長度的微小差異及螺栓球孔間角度的微小變化來模擬最終建筑造型。

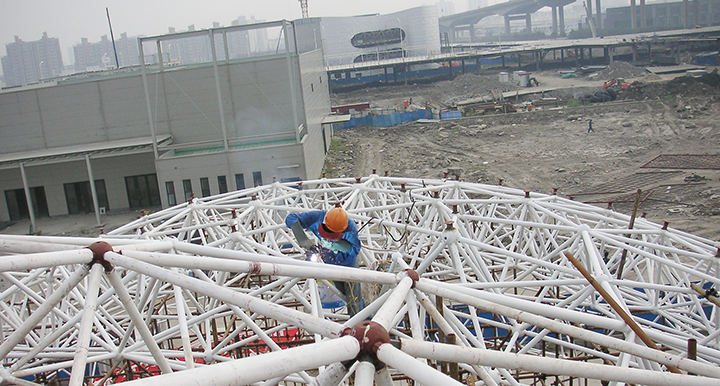

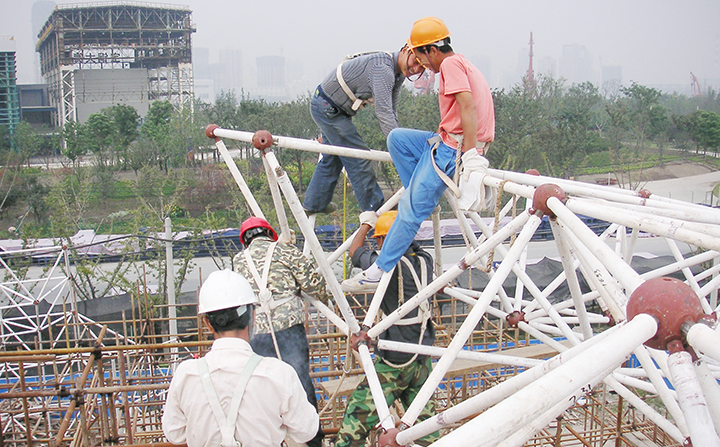

  本球形網架工程桿件規格達到6000余種，網架螺栓球規格達到2000多種，這樣的規格容量利用人力根本無法計算，甚至利用計算機的傳統方法也無法滿足要求。我司設計人員利用VB軟件編制實用程序與MSGS8.0軟件(中國建研院網架計算軟件)接口，對MSGS8.0軟件計算的結果進行二次設計，桿件按及螺栓球按順序重新編號。電子版及打印稿同時送達車間、檢測及現場。工程進行過程中，東吳鋼構成立一個由設計人員、車間主任、項目經理、質檢人員組成的精英團隊，全程利用計算機對設計、交底、加工、運輸、安裝工作進行實時監控，現場發現問題現場解決。以設計圖紙作為標準，對每天發生的工作進行比對，比對結果全部存入計算機，不讓前道工序的錯誤流入下道工序。網架加工過程采取五級檢驗制度，包括每一級工序的自檢、后道工序?qū)η暗拦ば虻膹?fù)檢、成品后的兩道復檢、進場前的再次復檢。包裝運輸采用有順序的堆料方式，每捆編號采用跟蹤掛牌方式，包裝資料及加工檢測資料以數據庫的形式移交到現場。最終東吳鋼構通過自己的努力及運用完善的網架設計及管理手段圓滿的完成了任務!
